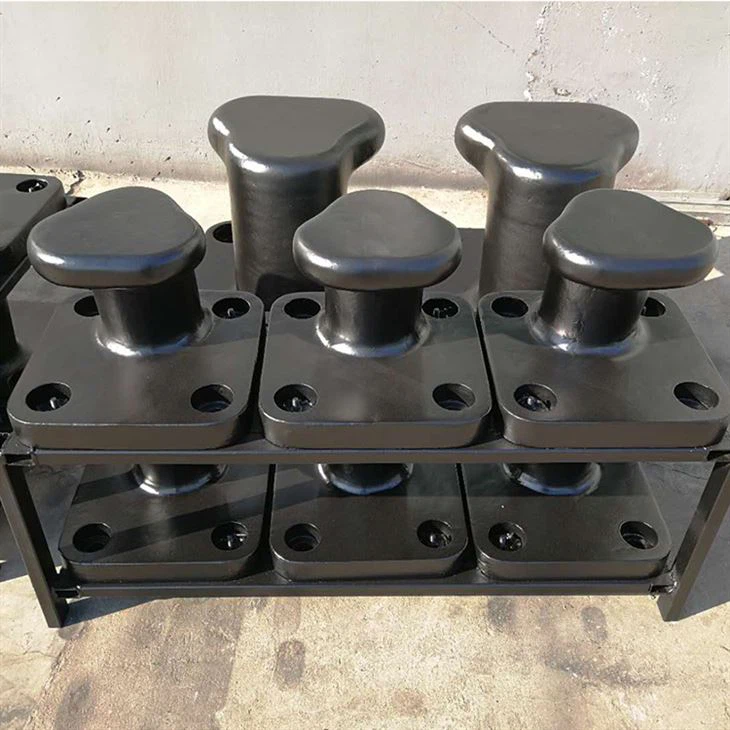

티 헤드 해양 계류 볼라드
티 헤드 볼라드, 트윈 혼 볼라드, 키드니 볼라드 및 기둥 볼라드는 다양한 유형의 해양 볼라드입니다. T자형 볼라드(또는 'Tee' 볼라드)는 다목적 선석에서 높은 라인 각도를 처리하는 데 이상적입니다.
문의 보내기
채팅하기
제품 소개
T-헤드 볼라드는 최대 45°의 라인 각도를 처리할 수 있습니다. 최대 2000kN의 볼라드 용량을 사용할 수 있습니다. 10톤에서 300톤까지의 계류 라인 용량 범위를 가진 Tee Bollards는 작은 항구에서 대형 벌크 처리 터미널에 이르기까지 광범위한 계류 라인 용량 요구 사항을 충족합니다.
사양
| T 볼라드 | |||||||
| 치수 | 볼라드 용량(톤) | ||||||
| 15T | 30T | 50T | 80T | 100T | 150T | 200T | |
| A | 40 | 40 | 50 | 70 | 80 | 90 | 90 |
| B | 235 | 255 | 350 | 380 | 410 | 435 | 500 |
| C | 340 | 350 | 500 | 550 | 600 | 700 | 800 |
| D | 410 | 450 | 640 | 640 | 790 | 900 | 1000 |
| E | 335 | 375 | 540 | 550 | 640 | 750 | 850 |
| F | 80 | 100 | 150 | 160 | 175 | 200 | 225 |
| G | 155 | 175 | 250 | 250 | 325 | 350 | 375 |
| ØI | 160 | 200 | 260 | 280 | 350 | 400 | 450 |
| J | 205 | 225 | 320 | 320 | 395 | 450 | 500 |
| K | 130 | 150 | 220 | 230 | 245 | 300 | 350 |
| L1° | 30° | 30° | 30° | 15° | 10° | 10° | 0° |
| L2° | - | - | - | 45° | 40° | 40° | 36° |
| L3° | 60° | 60° | 60° | N/A | 80° | 80° | 72° |
| 볼트 | M24 | M30 | M36 | M42 | M42 | M48 | M56 |
| 볼트 길이 | 500 | 500 | 500 | 800 | 800 | 1000 | 1000 |
| P* | 60 | 60 | 70 | 90 | 100 | 110 | 110 |
| 수량 | 5 | 5 | 5 | 6 | 7 | 7 | 8 |
| 단위: mm | |||||||
